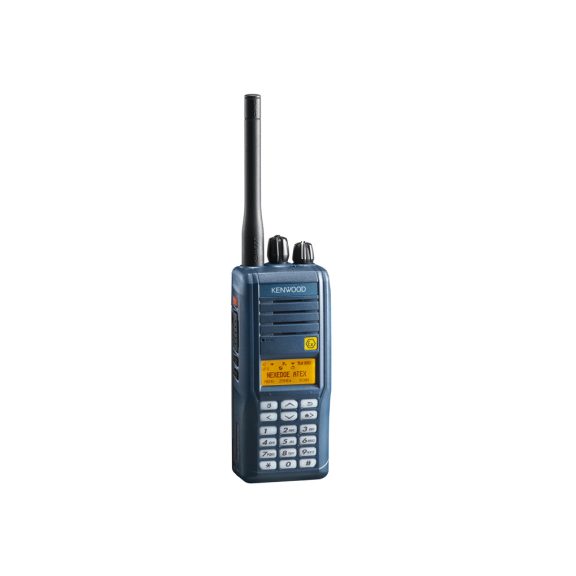

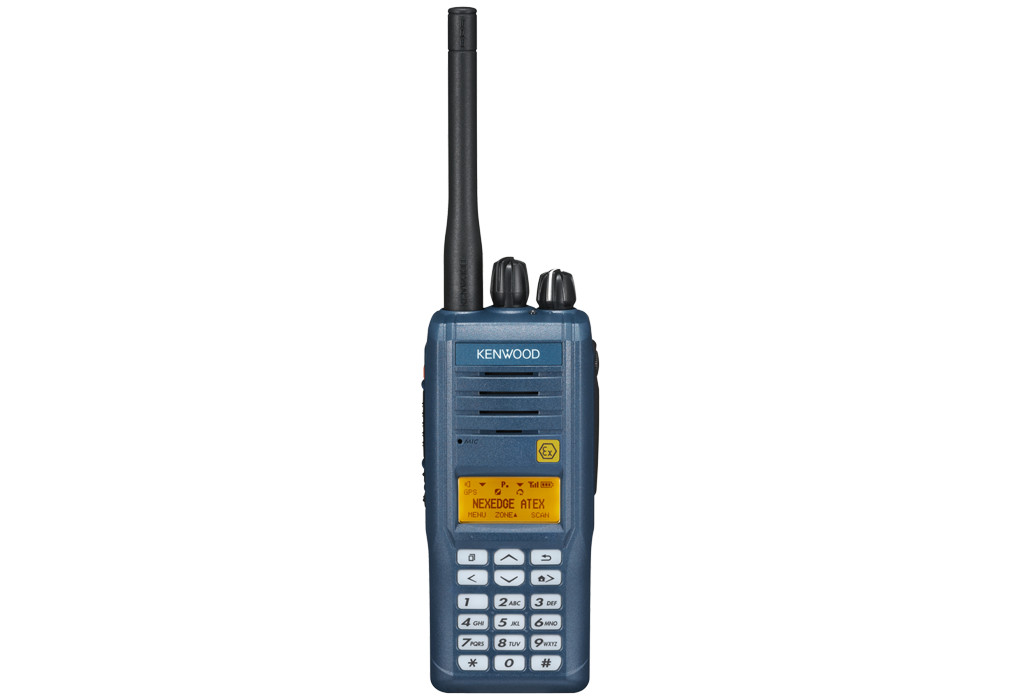

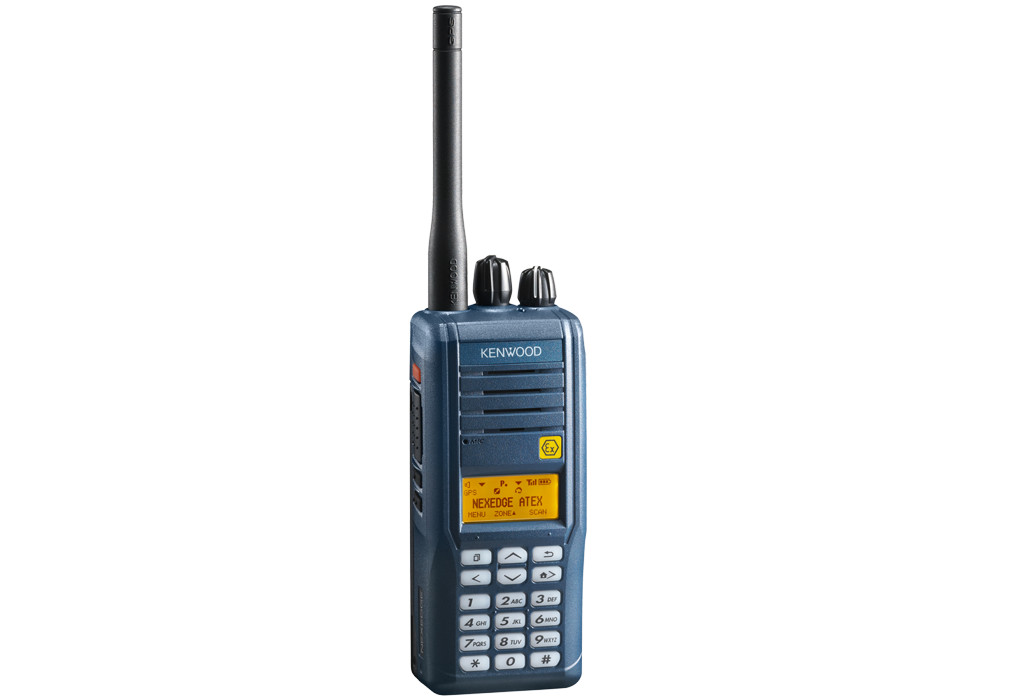

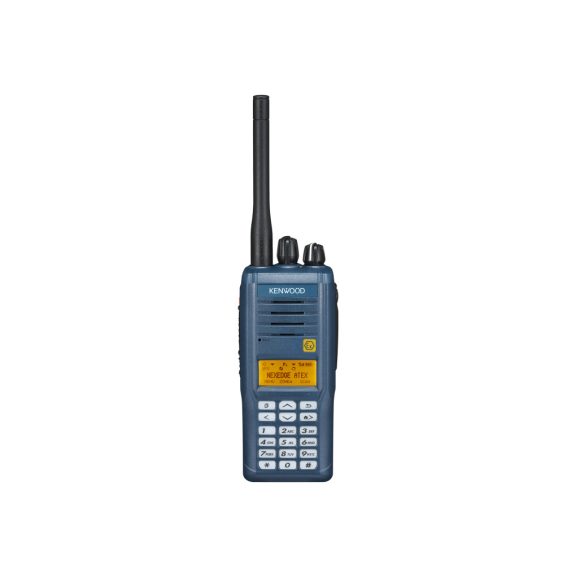

Kenwood NX-330EXE digitális robbanásbiztos (ATEX) kézi adóvevő

A Kenwood NX-330EXE professzionális, ATEX és IECEx minősítéssel rendelkező UHF kézi adóvevő, amelyet kifejezetten robbanásveszélyes munkakörnyezetben történő használatra terveztek. A készülék analóg FM és NXDN digitális kommunikációt egyaránt támogat, így hagyományos analóg rádiórendszerekben és korszerű Kenwood NEXEDGE digitális hálózatokban is használható.

Az NX-330EXE olyan területeken jelent megfelelő megoldást, ahol normál kézi rádió használata biztonsági kockázatot jelenthet. Ilyen környezetek lehetnek például az olaj- és gázipari létesítmények, vegyipari üzemek, finomítók, gabonatárolók, poros ipari technológiák, csővezeték-rendszerek és bányászati területek. A készülék ATEX tanúsítása gáz-, por- és bányászati környezetre is kiterjed.

A rádió 400–470 MHz közötti UHF frekvenciatartományban működik, 512 csatornát és 128 zónát képes kezelni. Beépített GPS-vevővel, 12 gombos numerikus billentyűzettel, háttérvilágítású grafikus kijelzővel, Man-Down és Lone Worker biztonsági funkciókkal, valamint programozható funkciógombokkal rendelkezik.

Kenwood NX-330EXE legfontosabb tulajdonságai

ATEX és IECEx minősítés robbanásveszélyes környezethez
UHF 400–470 MHz frekvenciatartomány
NXDN digitális és analóg FM működés
1,2 W RF adóteljesítmény
512 csatorna
128 zóna
12 gombos numerikus billentyűzet
háttérvilágítású pontmátrixos LCD kijelző
14 karakteres alfanumerikus kijelzés
3 számjegyes másodlagos kijelző
8 programozható funkciógomb
beépített GPS
beépített mozgásérzékelő
Man-Down funkció
Lone Worker funkció
továbbfejleszthető Staff Safe riasztási lehetőség
rövid és hosszú szöveges üzenetek
csoport- és egyéni hívások
NXDN Conventional és trunking működés
FleetSync / FleetSync II
5-tone
DTMF
MPT1327 analóg trunking
VOX támogatás
vészhívó funkció
külön Emergency/AUX gomb
RSSI kijelzés
IP65 és IP67 védettség
MIL-STD-810 C/D/E/F/G szerinti kivitel
ATEX-minősített akkumulátor és tartozékok használhatók hozzá

ATEX és IECEx tanúsítás

A Kenwood NX-330EXE egyik legfontosabb tulajdonsága az ATEX 2014/34/EU és IECEx tanúsítás.

A készülék minősítése:

Gáz: II 2G Ex ib IIC T4 Gb

Por: II 2D Ex ib IIIC T110 °C Db

Bányászat: I M2 Ex ib I Mb

Ez azt jelenti, hogy a rádió megfelelő konfigurációban többféle robbanásveszélyes ipari környezetben alkalmazható.

Mit jelent az ATEX II 2G Ex ib IIC T4 Gb?

A II 2G besorolás alapján a készülék ipari, gázrobbanás-veszélyes környezetben alkalmazható, és a tanúsítás Zone 1 és Zone 2 területekre terjed ki.

Az Ex ib gyújtószikramentes kialakítást jelent. A rádió elektromos rendszere úgy van kialakítva, hogy normál működés és meghatározott hibafeltételek mellett se legyen képes a környező robbanásveszélyes atmoszféra meggyújtásához szükséges energiát létrehozni.

Az IIC a legszigorúbb gázcsoportok közé tartozik, így a tanúsítás többek között hidrogént és acetilént tartalmazó környezetre is kiterjed.

A T4 hőmérsékleti osztály azt jelenti, hogy a készülék maximális felületi hőmérséklete az előírt feltételek mellett nem haladja meg a 135 °C-ot.

Robbanásveszélyes poros környezetben is használható

A Kenwood NX-330EXE nemcsak gázok és gőzök jelenlétére, hanem robbanásveszélyes porokra is rendelkezik tanúsítással.

A II 2D Ex ib IIIC T110 °C Db minősítés alapján megfelelően alkalmazható Zone 21 és Zone 22 porveszélyes területeken.

Ez különösen fontos lehet például:

gabonatárolókban,
malmokban,
takarmányipari létesítményekben,
fafeldolgozásnál,
vegyipari porképződéssel járó technológiáknál,
porfestő és porkezelő rendszereknél,
egyéb éghető port tartalmazó ipari területeken.

Bányászati minősítés

A készülék I M2 Ex ib I Mb tanúsítással is rendelkezik, ezért megfelelő körülmények között bányászati alkalmazásokhoz is használható.

Ez különösen olyan föld alatti munkaterületeken fontos, ahol éghető gázok vagy más potenciálisan robbanásveszélyes atmoszféra kialakulásának kockázata áll fenn.

Gyújtószikramentes, nem egyszerűen vízálló rádió

Az ATEX rádióknál fontos különbséget tenni a mechanikai védelem és a robbanásvédelmi minősítés között.

Az IP67 minősítés önmagában nem jelent robbanásbiztonságot. Az IP-besorolás a por és víz behatolásával szembeni védelmet határozza meg.

A Kenwood NX-330EXE esetében azonban az IP65/IP67 kialakítás mellett külön ATEX és IECEx tanúsítás is rendelkezésre áll, amely a robbanásveszélyes környezetben történő használathoz szükséges elektromos és konstrukciós biztonsági követelményekre vonatkozik.

Analóg és NXDN digitális működés

A Kenwood NX-330EXE analóg FM és NXDN digitális üzemmódban egyaránt használható.

A rádió akár ugyanazon a csatornán is képes felismerni, hogy analóg vagy digitális NXDN jel érkezik, és automatikusan a megfelelő vételi módot választani.

Ez különösen előnyös akkor, ha egy vállalkozás meglévő analóg rádióhálózatát fokozatosan szeretné digitális rendszerre cserélni.

A rádiókat kezdetben analóg módban is lehet használni, majd a hálózat később NXDN digitális kommunikációra állítható át.

NXDN digitális kommunikáció

A Kenwood NX-330EXE a Kenwood NEXEDGE rendszerek által alkalmazott NXDN digitális technológiát támogatja.

A készülék 12,5 és valódi 6,25 kHz-es digitális csatornakiosztással is működik.

A digitális technológia előnyei közé tartozik:

jó beszédérthetőség gyenge rádiójel esetén is,
hatékony frekvenciafelhasználás,
egyéni és csoportos hívások,
digitális azonosítás,
szöveges és adatkommunikáció,
több telephelyet összekötő rendszerek,
trunking hálózatok kialakítása.

A rádió hagyományos NXDN Conventional és digitális trunking rendszerben egyaránt alkalmazható.

Nem DMR rádió

A Kenwood NX-330EXE digitális üzemmódja NXDN, nem DMR.

Ha a meglévő rádiórendszer DMR technológiát használ, az NX-330EXE nem megfelelő választás. Robbanásveszélyes területen mindig olyan készüléket kell választani, amely a kívánt rádiótechnológia mellett a szükséges ATEX/IECEx tanúsítással is rendelkezik.

512 csatorna és 128 zóna

A rádió akár 512 csatorna és 128 zóna programozását támogatja.

Ez nagyobb ipari rádiórendszerekben különösen fontos, mivel a csatornák külön csoportokba rendezhetők például:

telephelyek,
részlegek,
gyártóegységek,
karbantartó csoportok,
biztonsági személyzet,
vészhelyzeti kommunikáció,
átjátszók

szerint.

Kijelző és teljes numerikus billentyűzet

Az NX-330EXE nagyméretű, háttérvilágítású pontmátrixos LCD kijelzővel és 12 gombos, telefonjellegű numerikus billentyűzettel rendelkezik.

A kijelző segítségével megjeleníthetők:

csatornanevek,
zónák,
hívóazonosítók,
státuszadatok,
szöveges üzenetek,
RSSI jelszint,
akkumulátorállapot,
különböző rendszerfunkciók.

A billentyűzet segítségével a felhasználó közvetlenül is kezelhet bizonyos hívási és üzenetküldési funkciókat.

Nyolc programozható funkciógomb

A rádió összesen 8 programozható funkciógombbal rendelkezik.

Ezekhez a rendszer tervezésekor a leggyakrabban használt funkciók rendelhetők, így a dolgozóknak nem kell minden művelethez a menürendszerben navigálniuk.

A rádió külön Emergency/AUX gombbal is rendelkezik, amely megfelelő programozás esetén vészjelzés gyors kezdeményezésére használható.

Beépített GPS

A Kenwood NX-330EXE beépített GPS-vevővel rendelkezik.

A GPS segítségével megfelelő diszpécser- és rádiórendszerben meghatározható a rádiót használó dolgozó helyzete.

Ez különösen hasznos lehet:

olajfinomítókban,
vegyipari üzemekben,
nagy ipari telephelyeken,
csővezeték-hálózatoknál,
bányákban,
egyedül dolgozó személyzetnél,
vészhelyzeti beavatkozásoknál.

A beépített GPS használatához ATEX/IECEx minősítésű KRA-43G vagy KRA-44G GPS-antennára van szükség. Az NX-330EX UHF modellhez a KRA-44G UHF/GPS antenna használható.

Man-Down funkció

A rádió beépített mozgásérzékelővel rendelkezik, amely lehetővé teszi a Man-Down funkció használatát.

A rendszer érzékeli, ha a rádió egy előre beállított szöget meghaladó helyzetbe kerül, és meghatározott ideig ebben az állapotban marad.

Ez például azt jelezheti, hogy a rádió használója:

elesett,
rosszul lett,
eszméletét vesztette,
balesetet szenvedett.

A riasztási szög és a késleltetési idő programozható.

Lone Worker funkció

Az NX-330EXE támogatja a Lone Worker funkciót is, amely különösen egyedül dolgozó személyzet biztonságát növelheti.

A rendszer meghatározott időközönként aktivitást várhat a felhasználótól. Ha ez elmarad, figyelmeztetést, majd megfelelő konfiguráció esetén riasztást indíthat.

Ez különösen hasznos lehet:

éjszakai műszakban,
távoli telephelyeken,
tartályparkokban,
csővezetékek mentén,
karbantartási munkáknál,
bányászati területeken.

Staff Safe funkció

Opcionális szoftverlicenccel a mozgásérzékelés tovább fejleszthető.

A Staff Safe funkció riasztást indíthat például akkor, ha a rádió meghatározott ideig egyáltalán nem érzékel mozgást, illetve akkor is, ha a mozgás egy előre meghatározott időszakon keresztül szokatlanul intenzív.

Ez további védelmet jelenthet veszélyes munkakörnyezetben dolgozó személyzet számára.

Szöveges üzenetek

NXDN rendszerben a rádió rövid és hosszabb adatüzenetek kezelésére is alkalmas.

Ez lehetőséget biztosít arra, hogy bizonyos információkat ne kizárólag beszéd formájában továbbítsanak.

Használható például:

feladatok továbbítására,
státuszinformációkra,
műszaki kódokra,
riasztásokra,
diszpécserüzenetekre.

1,2 wattos adóteljesítmény

A Kenwood NX-330EXE RF kimenőteljesítménye 1,2 W.

Ez első látásra alacsonyabb, mint egy hagyományos professzionális UHF kézirádió 4–5 wattos teljesítménye, azonban ennek oka maga a robbanásvédelmi konstrukció.

A gyújtószikramentes kialakításnál az elektromos és rádiófrekvenciás energiaszinteket szigorúan korlátozni kell annak érdekében, hogy a készülék ne válhasson gyújtóforrássá.

A rendszer tervezésekor ezért különösen fontos lehet:

az átjátszó megfelelő elhelyezése,
a rádióhálózat lefedettségmérése,
megfelelő antenna használata,
szükség esetén több rádiós telephely kialakítása.

A gyári specifikáció az NX-330EXE számára 1,2 W maximális RF teljesítményt ad meg.

Akár 14 órás akkumulátoros üzemidő

A Kenwood NX-330EXE a KNB-70LEX ATEX-minősített lítiumion akkumulátorral használható.

A 1430 mAh kapacitású KNB-70LEX akkumulátorral, 5-5-90 munkaciklus és aktív energiatakarékosság mellett:

GPS kikapcsolva: körülbelül 14 óra

GPS bekapcsolva: körülbelül 8,5 óra

üzemidő érhető el.

IP65 és IP67 védelem

A Kenwood NX-330EXE IP65 és IP67 minősítéssel rendelkezik.

Ez magas szintű por- és vízvédelmet jelent, ezért a rádió kültéri és kemény ipari körülmények között is használható.

A készülék megfelelő konfigurációban ellenáll:

pornak,
erős vízsugárnak,
nedvességnek,
esőnek,
rövid idejű vízbe merítésnek.

MIL-STD-810 kivitel

Az NX-330EXE megfelel a MIL-STD-810 C/D/E/F/G szabványok vonatkozó környezeti és mechanikai tesztkövetelményeinek.

A vizsgálatok többek között olyan körülményeket modelleznek, mint:

vibráció,
mechanikai ütés,
hőmérsékleti szélsőségek,
hőmérséklet-változás,
páratartalom,
ipari környezeti terhelés.

Üzemi hőmérséklet

A készülék névleges üzemi hőmérséklet-tartománya:

–20 °C és +50 °C között.

A rádió mérete KNB-70LEX akkumulátorral körülbelül 138 × 58 × 39,8 mm, tömege pedig körülbelül 493 gramm.

VHF változat: Kenwood NX-230EXE

Ha a rádiórendszer VHF frekvenciasávban működik, az NX-330EXE megfelelő párja a Kenwood NX-230EXE.

A modellcsalád felépítése:

Kenwood NX-230EXE – VHF, 136–174 MHz

Kenwood NX-330EXE – UHF, 400–470 MHz

Mindkét készülék NXDN digitális és analóg FM működést, valamint ATEX/IECEx robbanásvédelmi minősítést kínál.

Kenwood NX-230EXE VHF ATEX rádióra kérjen egyedi árajánlatot!

Csak ATEX/IECEx minősített tartozékokkal használható veszélyes térben

Robbanásveszélyes környezetben különösen fontos, hogy nem elegendő maga a rádió ATEX-minősítése.

A veszélyes területre bevitt akkumulátornak, antennának, mikrofonoknak és más csatlakoztatott tartozékoknak is megfelelő ATEX/IECEx tanúsítással kell rendelkezniük.

A Kenwood biztonsági előírása szerint nem tanúsított tartozék használata robbanásveszélyes környezetben tilos, mivel ez megszüntetheti a készülék biztonságos kialakítását és a tanúsítás érvényességét.

A rádiót robbanásveszélyes térben tilos tölteni

A Kenwood előírása szerint az NX-330EXE akkumulátorát csak biztonságos, nem robbanásveszélyes területen szabad tölteni.

A töltők nem ATEX/IECEx minősítésű eszközök, ezért azokat nem szabad veszélyes zónába bevinni vagy ott használni.

Ez az üzemeltetés egyik legfontosabb biztonsági szabálya.

ATEX akkumulátor

A rádióhoz használható Kenwood KNB-70LEX egy 1430 mAh kapacitású, kifejezetten NX-230EX/NX-330EX készülékekhez készült ATEX-minősített lítiumion akkumulátor.

Robbanásveszélyes környezetben hagyományos, azonos csatlakozású Kenwood akkumulátor akkor sem használható helyette, ha fizikailag felszerelhető lenne a készülékre.

Az ATEX rendszer minősítése mindig a megfelelő rádió és jóváhagyott tartozékok együttes használatára vonatkozik.

ATEX hangszóró-mikrofonok és kiegészítők

Az NX-330EXE-hez külön ATEX/IECEx minősítésű tartozékok állnak rendelkezésre.

A Kenwood biztonsági dokumentációja többek között az alábbi jóváhagyott tartozékokat sorolja fel:

KNB-70LEX akkumulátor
KMC-46EX hangszóró-mikrofon
KMC-76EX hangszóró-mikrofon
ATEX-minősített antennaopciók
ATEX övcsipeszek és hordozótokok

A pontos kompatibilitást és tanúsítást mindig az adott tartozék aktuális dokumentációja alapján kell ellenőrizni.

Milyen területekre ajánlott?

A Kenwood NX-330EXE elsősorban olyan professzionális felhasználási területekre készült, ahol éghető gáz, gőz vagy por miatt robbanásveszélyes atmoszféra alakulhat ki.

Olaj- és gázipar

Finomítók, tartályparkok, kutak, csővezetékek és feldolgozóüzemek.

Vegyipar

Vegyszergyártás, oldószerkezelés, tartályterek és technológiai üzemek.

Petrolkémiai ipar

Olyan területek, ahol éghető gázok és gőzök rendszeresen jelen lehetnek.

Gabonatárolás és élelmiszeripar

Éghető por képződésével járó silók, malmok és feldolgozóüzemek.

Bányászat

A készülék külön I M2 bányászati ATEX minősítéssel is rendelkezik.

Energetika és közművek

Gáztechnológiai, karbantartási és üzemeltetési feladatoknál.

Ipari karbantartás

Olyan dolgozóknak, akik rendszeresen lépnek be ATEX-zónákba.

Fontos: mely zónákhoz használható?

A Kenwood NX-330EXE tanúsítása alapján:

gázveszély esetén: Zone 1 és Zone 2

porveszély esetén: Zone 21 és Zone 22

területekre alkalmas.

A készülék nem Zone 0 vagy Zone 20 minősítésű.

A konkrét felhasználhatóságot mindig az adott munkaterület robbanásvédelmi besorolásával és az ott jelen lévő anyagok gáz-, por- és hőmérsékleti osztályával együtt kell ellenőrizni.
