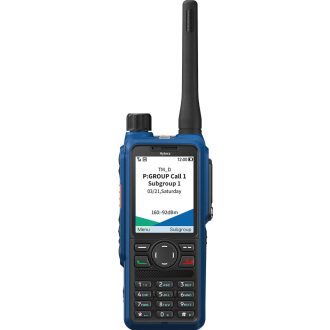

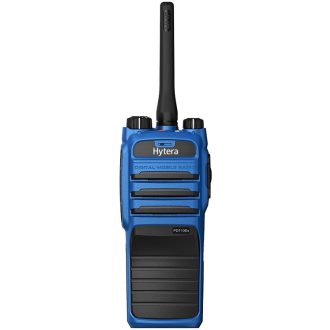

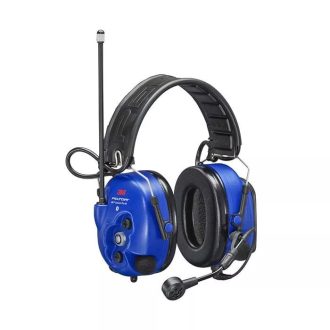

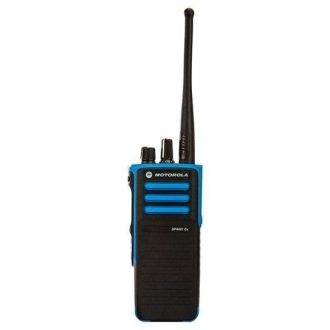

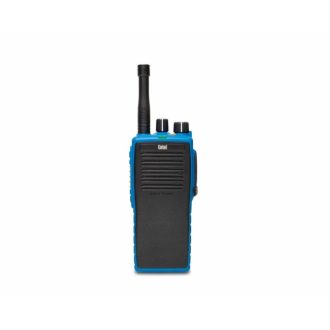

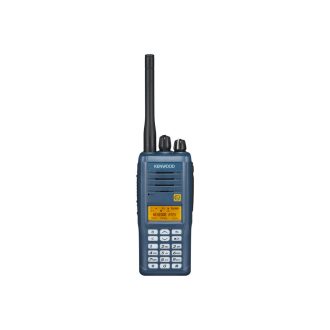

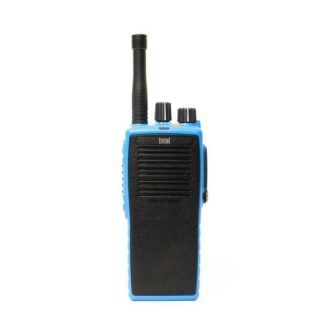

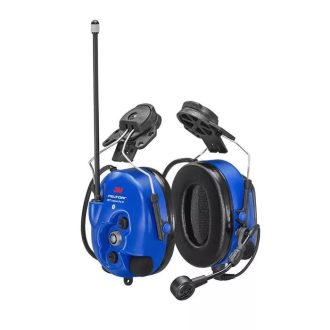

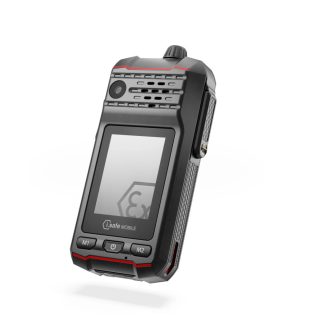

Robbanásbiztos (ATEX besorolású) adóvevőink a gyártók legmegbízhatóbb készüléktipusainak speciálisan átalakított változatai. A szikramentes, -így robbanásveszélyes környezetben is biztonságos - működést különleges nyomtatott áramköri rajzolattal valamint az áramköri panelek légmentes lezárásával biztosítják. Az általunk forgalmazott robbanásbiztos adóvevők mindegyike megfelel a hazánkban is hatályos 2014/34/EU "ATEX" direktíva előírásainak. Minden készülék adatlapján feltűntetjük annak ATEX besorolását, melyből megállapítható, hogy adott környezeti hatások mellett biztonságosan használható-e.
Az ATEX zóna bsorolásokról illetve a készülékek adatlapján található jelölésekről ide kattintva olvashatsz bővebben.
Robbanásveszélyes térségek besorolása:
Az EuroNorm besorolása alapján 8 ZÓNÁT hoztak létre, az alábbi táblázat ezeket mutatja be:
| ZÓNA | VESZÉLYFORRÁS | KOCKÁZAT | KATEGÓRIA | KÉSZÜLÉK |
| 0 | gáz/gas, gőz/steam, köd/fog | állandó, hosszú időtartamú vagy gyakori | II 1 G | nagyon magasfokú biztonság /2 független meghibásodás esetén is biztonságos üzemelés/ |
| 1 | gáz/gas, gőz/steam, köd/fog | eseti | II 2 G | magasfokú biztonság /várható meghibásodás esetén biztonságos üzemelés/ |
| 2 | gáz/gas, gőz/steam, köd/fog | eseti, de akkor is csak rövid időtartalmú | II 3 G | szokványos biztonság /normális üzemelés esetén biztonságos/ |
| 20 | por/dust | állandó, hosszú időtartamú vagy gyakori | II 1 D | nagyon magasfokú biztonság /2 független meghibásodás esetén is biztonságos üzemelés/ |
| 21 | por/dust | eseti | II 2 D | magasfokú biztonság /várható meghibásodás esetén biztonságos üzemelés/ |
| 22 | por/dust | eseti, de akkor is csak rövid időtartamú | II 2 D- elektromos vezetőképes porok II 3 D- elektromos vezetőképesség nélküli porok | magasfokú biztonsági szint
szokványos biztonsági szint |
| – | bányászat/mining | M 1 (I) | robbanásveszély elkerülésére használt felszerelések / berendezések bányászatban | |
| – | bányászat/mining | M 2 (I) | robbanásveszély elkerülésére használt felszerelések / berendezések bányászatban / feszültségmentes környezet kialakítása |
Magyarázat a táblázathoz:
- kategória: földalatti munkavégzés (bányászat)
- kategória: földfelszínen való munkavégzés (minden, ami nem bányászat)
G – GAS (gáz)
D – DUST (por)
M – Mining (bányászat)
EEx: Gyújtás elleni védettségi kategóriák valamint jelöléseinek bemutatása
Ahogy azt a bevezetőben is említettük, az ATEX rendszer kialakításának lényege a robbanásveszélyes környezet kialakulása elleni védelem kiépítése, ezen túlmenően a lehetséges gyújtóforrások elkerülése.
A fentiek értelmezéséhez nyújt segítséget a táblázat, amely bemutatja a gyújtás elleni védekezés kategóriáit és jelöléseit:
| Gyújtás elleni védettség kategóriák | Jelölés | Zónaalkalmasság | Védettség elve |
| fokozott biztonság | EEx e | 1 | nincs láng/ív, szikra vagy forró felület |
| szikramentes kivitel | EEx nA | 2 | |
| nyomásálló tokozás | EEx d | 1 | a készülék belsejében bekövetkezik a robbanás, de a belső kialakítás megakadályozza, hogy az vagy annak hatásai a környezetre kiterjedjenek |
| kvarchomok töltés | EEx q | 1 | |
| tokozott kapcsolókészülék | EEx nC | 2 | |
| gyújtószikramentes kivitel (különleges követelmények) | EEx ia | 0 | a gyújtás energiáját korlátozza és megakadályozza a felületi melegedést |
| gyújtószikramentes kivitel | EEx ib | 1 | |
| energiahatárolt készülékek | EEx nL | 2 | |
| légmentes lezárás kiöntőanyaggal | EEx m | 1 | a gyújtóforrást elkülöníti a robbanásveszélyes környezettől |
| olajtöltés | EEx o | 1 | |
| túlnyomásos védelem | EEx p | 1 | |
| egyszerűsített túlnyomásos védelem | EEx nP | 2 | |
| gőzök, gázok, ködök ellen védett | EEx nR | 2 |
Gyulladási hőmérsékleti osztályok bemutatása táblázat alapján /gázok besorolása/
A veszélyességi csoportok kialakításakor I. csoport besorolást kapott minden föld alatt végzett robbanásveszélyes tevékenység – egyedülálló módon a bányászat tartozik ebbe a csoportba – valamint az összes földfelszín felett történő munkavégzés a II. csoportba sorolható.
A II. csoportba tartoznak tehát a bányászat kivételével az üzemek, finomítók, vegyipari gyárak. Ezen csoportot három alosztály alkotja, amik kizárólag a nyomásálló tokozású és a gyújtószikramentes védettségre vonatkozik. Fontos megjegyezni, hogy magasabb számozású osztályok magukba foglalják az alacsonyabb biztonsági követelményekkel rendelkezőket. Így például az IIC magába foglalja mind a IIA mind IIB alosztályt. A legmagasabb védettségi szinttel rendelkező készülékek jelzése: IIC T6.
A gázok T (temperature) jelzéssel ellátott besorolást kaptak. Az alábbi táblázatban a gáz halmazállapotú anyagok robbanás elleni védelmét mutatjuk be hőmérsékleti maximumokkal.
| Védettségi csoport | Hőmérsékleti osztályok (maximum felületi hőmérséklet, gyulladási hőmérséklet) | |||||
| T1 – 450 ° C | T2 – 300 ° C | T3 – 200 ° C | T4 – 135 ° C | T5 – 100 ° C | T6 – 85 ° C | |
| I | metán (methane) | |||||
| IIA | aceton (acetone) | i-Amylacetát (i-amyl acetate) | benzin (benzine) | acetaldehid (acetaldehyde) | ||
| ammónia (ammonia) | n-Bután (n-butane) | dízelolaj (diesel fuel) | ||||
| benzol (benzene-pure) | n-Butylalkohol (n-butyl alcohol) | fűtőolaj (heating oil) | ||||
| ecetsav (ethanoic acid) | n-Hexán (n-Hexane) | |||||
| etán (ethane) | ||||||
| etilacetát (ethyl acetate) | ||||||
| etilklorid (ethylchloride) | ||||||
| metanol (methanol) | ||||||
| naftalin (naphtalene) | ||||||
| fenol (phenol) | ||||||
| propán (propane) | ||||||
| IIB | széngáz (coal gas, lighting gas) | etilén (ethylene) | hidrogénszulfid (hydrogen sulphide) | etiléter (ethyl ether) | ||
| etilénoxid (ethylene oxid) | ||||||
| IIC | hidrogén (hydrogen) | acetilén (acetylene) | szénkéreg (carbon disulphide) | |||
Gázrobbanás elleni védelem jelölésének bemutatása példával
II 2 G Ex ib IIC T4
II – földfelszín feletti munkavégzés
2 – kettes zóna /magasfokú biztonság/
G – gas / gáz halmazállapotú
Ex – atex direktívával ellátott termék
ib – gyújtószikramentes kivitel
IIC – védettségi csoport
T4 – hőmérsékleti osztály jelzése, maximum felületi hőmérséklet: 135° C.
Por robbanása elleni védelem jelölésének bemutatása példával
II 2 D Ex tD IP6x ib T110° C
II – földfelszín feletti munkavégzés
2 – kettes zóna /magasfokú biztonság/
D – dust / por
Ex – atex direktívával ellátott termék
tD – por elleni védettség
IP6x – az IP jelölés utáni szám a száraz anyagok-, a második szám pedig a folyadékok bejutása elleni védelmet mutatja. Így tehát a 6-os szám a száraz anyagok elleni maximális védelmet jelenti, viszont víz ellen nem védett a készülék.
ib – gyújtószikramentes kivitel
T110° C – hőmérsékleti osztály jelzése, maximum felületi hőmérséklet: 110° C.
